CH-1512 – Concasseur à marteaux lourds sans grille – 220 à 270 T/h

Concasseur à marteaux lourds sans grille – Haute capacité sur matériaux argileux et calcaires

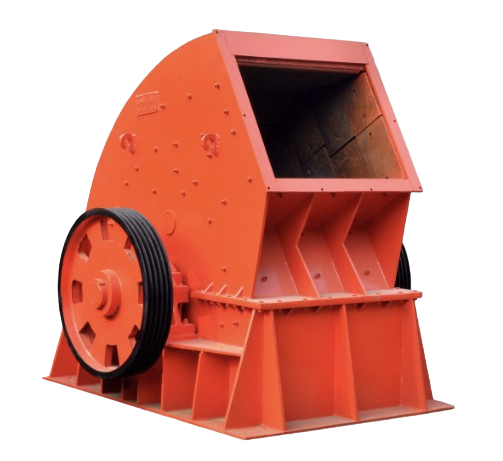

Le CH-1512 est un concasseur à marteaux lourds à conception sans grille, entraîné par deux moteurs électriques indépendants de 160 kW chacun. Sa capacité de traitement de 220 à 270 tonnes par heure et son ouverture d’alimentation de 1210 × 900 mm en font un équipement de production intensive pour les industries extractives et les cimenteries traitant du calcaire en volume continu.

L’absence de grille de fond est la caractéristique technique centrale de cette conception. Sur les concasseurs à marteaux classiques, la grille filtre la sortie et fixe la granulométrie, mais elle colmate dès que le matériau contient de l’argile ou de l’humidité. Le CH-1512 supprime cette contrainte : le matériau est évacué librement une fois fragmenté à la taille cible, sans surface de filtration susceptible de s’obstruer. La granulométrie de sortie est maintenue à ≤ 30 mm par le réglage de la vitesse du rotor et l’espacement des plaques de choc, non par une grille physique.

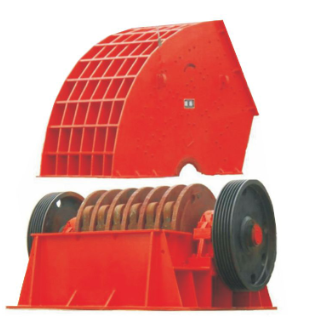

Les marteaux sont fabriqués en alliage composite haute résistance à l’abrasion. Comparés aux marteaux en acier standard, ils réduisent les coûts de remplacement d’environ 35 % sur la durée d’exploitation. Le rotor, dimensionné pour encaisser des blocs de 600 mm sans décélération notable, tourne à une vitesse suffisante pour que l’énergie cinétique des marteaux assure la fragmentation par impact en une seule frappe sur les matériaux de dureté faible à moyenne.

Ce concasseur est particulièrement adapté aux cimenteries approvisionnant leurs fours en calcaire broyé, aux carrières de calcaire tendre produisant des granulats fins pour enrobés ou béton, et aux sites traitant des matériaux naturellement mélangés d’argile que les machines équipées de grilles ne peuvent pas absorber en continu. La conception robuste et la réduction du nombre de pièces d’usure critiques (pas de grille à remplacer) minimisent les arrêts non planifiés sur des sites fonctionnant en flux tendu.

Avec un poids de 18,9 tonnes et des dimensions de 3260 × 2580 × 2750 mm, le CH-1512 s’installe en poste fixe, en première ou deuxième étape d’une ligne de concassage. Il peut traiter directement des blocs issus d’une mine ou d’une carrière sans pré-concassage, à condition que la granulométrie d’entrée reste dans la plage admissible de l’ouverture.

Questions fréquentes sur le CH-1512

Quelle est la différence entre ce concasseur et un concasseur à marteaux classique avec grille ?

Un concasseur à marteaux avec grille fixe la granulométrie de sortie par la taille des mailles, mais cette grille se colmate sur tout matériau humide ou argileux, ce qui interrompt la production. Le CH-1512 n’a pas de grille : la taille de sortie est contrôlée par la dynamique du rotor et les plaques de choc. Il peut donc traiter en continu des matériaux à forte teneur en argile sans risque de blocage, ce qui est impossible sur une machine équipée d’une grille standard.

Le CH-1512 convient-il aux roches dures comme le granite ?

Non. Ce concasseur est optimisé pour les matériaux de dureté faible à moyenne : calcaire, craie, gypse, schiste, laitier, matériaux de construction. Les roches dures et très abrasives comme le granite ou le basalte sollicitent excessivement les marteaux et le rotor. Pour ces matériaux, un concasseur à mâchoires ou à percussion est plus adapté.

Combien de temps durent les marteaux en alliage composite ?

La durée de vie des marteaux dépend de la dureté et de l’abrasivité du matériau traité. Sur du calcaire standard, les marteaux en alliage composite durent significativement plus longtemps que des marteaux en acier manganèse classique. Les marteaux sont remplaçables individuellement sans démontage du rotor complet. Pour une estimation précise selon votre matériau, contactez notre équipe technique.

Quelle alimentation électrique est nécessaire ?

Le CH-1512 est équipé de deux moteurs de 160 kW chacun, fonctionnant en courant alternatif triphasé, pour une puissance totale installée de 320 kW. Chaque moteur dispose de son propre circuit de démarrage. Le dimensionnement de la ligne d’alimentation et du tableau électrique doit être réalisé par un électricien qualifié. Contactez notre équipe technique pour un accompagnement au raccordement.
