RH-1010 – Concasseur à anneaux marteaux – Matériaux fragiles 160 à 200 T/h

Concasseur à anneaux marteaux – Fragmentation douce pour matériaux fragiles

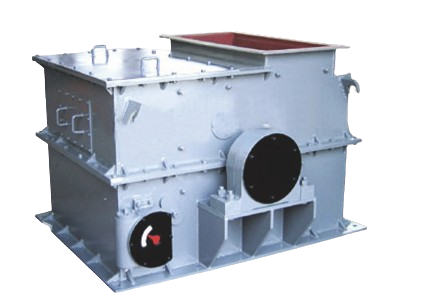

Le RH-1010 est un concasseur à marteaux en anneaux articulés motorisé par un moteur électrique de 90 kW. Contrairement aux concasseurs à marteaux fixes, ses organes de frappe sont des anneaux métalliques montés librement sur des axes portés par le rotor. Cette liberté de rotation modifie fondamentalement le comportement de l’impact : sur un matériau fragile, l’anneau cède légèrement au contact, transférant l’énergie de façon progressive plutôt que brutale. Il en résulte une fragmentation plus contrôlée, une usure réduite et une granulométrie de sortie homogène entre 10 et 30 mm à un débit de 160 à 200 tonnes par heure.

Ce concasseur est spécifiquement conçu pour les matériaux de résistance à la compression inférieure ou égale à 100 MPa : charbon, coke, laitier de haut-fourneau, grès tendre, schiste, calcaire de faible densité, craie et matériaux minéraux poreux. Ces matériaux sont souvent mal traités par les concasseurs à mâchoires ou à percussion, soit parce qu’ils génèrent trop de fines par sur-fragmentation, soit parce qu’ils se comportent de façon imprévisible sous compression directe. L’impact par anneau articulé est le mode de broyage le plus adapté à leur comportement mécanique spécifique.

La conception en anneaux présente un deuxième avantage opérationnel : l’auto-nettoyage. Sur un marteau fixe, les matériaux humides ou légèrement argileux s’agglomèrent en surface et réduisent progressivement l’efficacité de frappe. L’anneau, en pivotant librement à chaque impact, se nettoie mécaniquement et ne retient pas les résidus. Le RH-1010 peut donc traiter des matériaux dont la teneur en humidité de surface atteint 15 %, une limite supérieure à celle de la majorité des concasseurs à marteaux fixes du marché.

Le rotor tourne à 740 tr/min, une vitesse calibrée pour les matériaux fragiles : suffisamment élevée pour assurer l’énergie d’impact nécessaire à la fragmentation, mais inférieure aux vitesses utilisées sur les matériaux durs, ce qui préserve les anneaux et les plaques de choc. Les anneaux sont remplaçables par lot sans démontage complet du rotor, ce qui réduit les temps d’arrêt lors des maintenances périodiques.

Avec un poids de 6,1 tonnes, le RH-1010 est significativement plus léger que les concasseurs industriels de même débit, ce qui facilite son installation et son éventuelle réimplantation sur site. Il s’adresse aux exploitants de mines de charbon et de cokeries cherchant à calibrer leur production en sortie de puits, aux aciéries traitant leur laitier en interne, et aux plateformes de traitement de matériaux de construction fragiles souhaitant éviter la sur-fragmentation en fines.

Questions fréquentes sur le RH-1010

Quelle est la différence entre un marteau en anneau et un marteau fixe ?

Un marteau fixe est solidaire du rotor et frappe le matériau avec toute la rigidité de la liaison. Sur un matériau fragile, cela génère une sur-fragmentation et un taux de fines élevé. L’anneau est monté librement sur son axe : au moment de l’impact, il peut pivoter légèrement, ce qui amortit le choc et distribue l’énergie de façon plus contrôlée. Le résultat est une granulométrie de sortie plus homogène et moins de fines parasites, ce qui est décisif dans les applications où la distribution granulométrique est spécifiée.

Peut-on traiter du charbon humide avec le RH-1010 ?

Oui, jusqu’à une teneur en humidité de surface de 15 %. Au-delà, le matériau commence à s’agglomérer dans la chambre de broyage même avec des anneaux articulés. Pour des matériaux très humides dépassant ce seuil, un séchage préalable ou un concasseur double étage comme le DS-1200 est recommandé.

Le RH-1010 peut-il traiter du granite ou du basalte ?

Non. La limite de résistance à la compression est fixée à 100 MPa. Le granite dépasse généralement 150 à 200 MPa et le basalte entre 200 et 300 MPa. Ces matériaux endommageraient rapidement les anneaux et le rotor. Pour les roches dures, orientez-vous vers un concasseur à mâchoires (CJ-600) ou à percussion (CI-1315).

Quelle alimentation électrique est nécessaire ?

Le moteur de 90 kW fonctionne en courant alternatif triphasé. Un démarrage progressif est recommandé pour limiter les appels de courant au lancement. Contactez notre équipe technique pour le dimensionnement de l’installation électrique selon les contraintes de votre site.
